【產品特色】

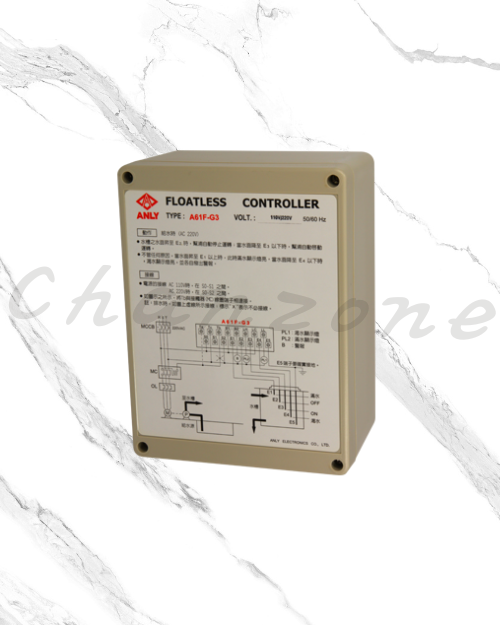

A61F-G3
動作 給水時 (AC220V)
▶️水槽之水面昇至E2時，幫浦自動停止運轉；當水面降至E3以下時，幫浦自動啟動運轉
▶️不管任何原因，當水面昇至E1以上時，此時滿水顯示燈亮；當水面降至E4以下時，渴水顯示燈亮，並各自發出警報
接線
▶️電源的接線
AC 110V時，在Ｓ0～Ｓ1之間
AC 220V時，在Ｓ0～Ｓ2之間

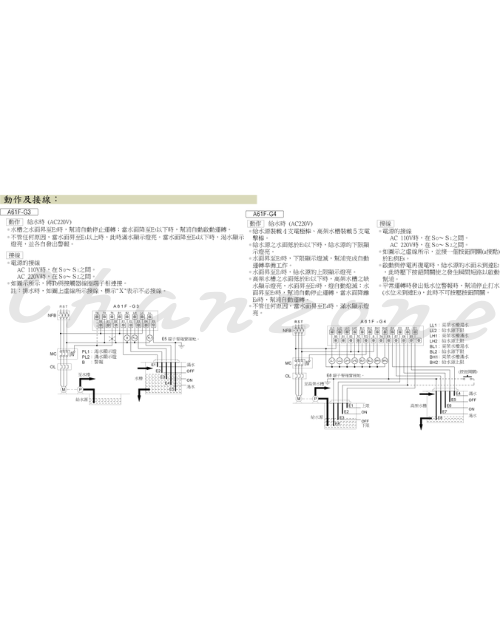

▶️如圖示所示，將Tb與接觸器線圈端子相連接

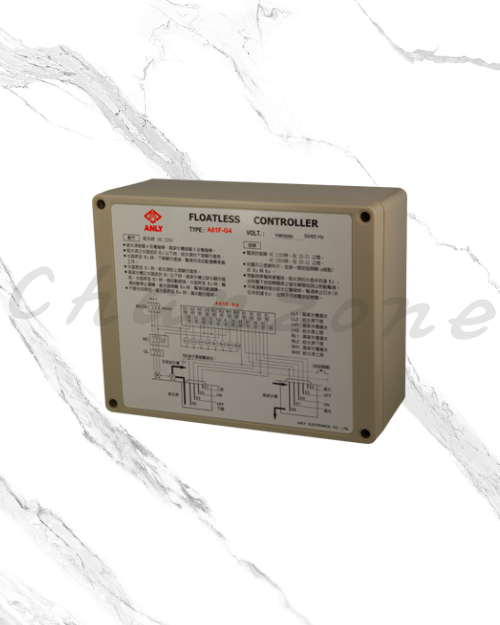

A61F-G4
動作 給水時 (AC220V)
▶️給水源裝載４支電極棒、高架水槽裝載５支電擊棒
▶️給水源之水面低於E3以下時，給水源的下限顯示燈亮
▶️水面昇至E2時，下限顯示燈滅，幫浦完成自動運轉準備工作
▶️水面昇至E1時，給水源的上限顯示燈亮
▶️高架水槽之水面低於E7以下時，高架水槽之缺水顯示燈亮，水面昇至E7時，燈自動熄滅；水面昇至E5時，幫浦自動停止運轉，當水面降離E6時，幫浦自動運轉
▶️不管任何原因，當水面昇至E4時，滿水顯示燈亮
接線
▶️電源的接線
AC 110V時，在Ｓ0～Ｓ1之間
AC 220V時，在Ｓ0～Ｓ2之間
▶️如圖示之虛線所示，並接一個按鈕開關(a接點)於E2與E8
▶️啟動與停電再復電時，給水源的水面未到達E2，此時壓下按鈕開關使之發生瞬間短路以啟動幫浦
▶️平常運轉時發出低水位警報時，幫浦停止打水(水位未到達E3)，此時不可按壓按鈕開關
